Shima Seiki SCG 122 SN

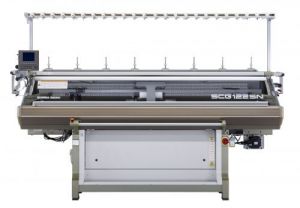

SCG 122 SN

 Специальная вязальная машина для пряжи низких классов SCG 122SN

На протяжении многих лет компания ShimaSeiki занимается разработками оборудования для вязания трикотажа из пряжи разных классов – от самой тонкой до грубой (2-5 классов).

Вязальная машина с компьютерным управлением  SCG 122SN позволяет вязать трикотажные полотна и изделия из грубой пряжи 3-5 классов.

Продолжая традиции ShimaSeiki, вязальная машина SCG 122SN обладает повышенной производительностью и удачно заменяет ручное вязание из толстой пряжи профессиональным машинным вязанием. Конструкция вязальной машины оснащена новой системой SlideNeedle, благодаря которой можно производить высококачественный трикотаж приятной текстуры из пряжи 2 класса.
SlideNeedle
Новая технология в вязании из пряжи низких классов – SlideNeedle. Инженеры компании внесли изменения в конструкцию иглы – основного элемента вязальной машины.

SlideNeedle позволяет осуществлять перенос петель на слайдере, состоящем из двух выдвигающихся за конец иглы и разделяющихся гибких прутиков. Благодаря этому легче производятся  сложные переносы петель при вязании, уменьшается эффект «зажима», достигается максимальная симметрия петель и высокое качество петельной структуры трикотажа.
Уникальная однородность структуры трикотажа
Цифровой активный контроль кулирной плотности DSCS, осуществляемый непрерывно в течение всего процесса вязания, позволяет получать трикотаж однородной петельной структуры.

Изначально параметры плотности задаются по тестовому купону. Затем во время производственного цикла постоянно контролируются параметры подачи и натяжения пряжи. Отклонение значения кулирной плотности от параметров тестового образца не превышает ±1%.
Компактные размеры
Вязальная машина SCG 122SN имеет двойной механизм сдвига, при помощи которого осуществляется сдвиг игольницы одновременно в обоих направлениях. Расстояние сдвига игольницы уменьшено  в два раза, что позволило уменьшить размеры вязальной машины и обеспечить более стабильную ее работу.
 Повышенная производительность
R2CARRIAGE – система ускоренного возврата каретки позволила добиться повышения производительности на 10%, скорости вязания – до 1,4 м/с.

Более компактная каретка требует меньше места и времени на разворот, набор рабочей скорости и возврат, поэтому время, затрачиваемое на вязание, сокращается, и соответственно  увеличивается производительность.
Удобство эксплуатации
Вязальная машина SCG 122SN оборудована товароприемником для готовой продукции, что позволяет существенно экономить производственные площади, а также делает процесс более удобным для обслуживающего персонала. Для своевременного и быстрого обмена данными со специальным программным обеспечением контроллер машины имеет сетевой разъем и USB-порт на передней панели.





Type SCG122SN
Gauge 3・ 4
Knitting width Variable stroke. Max 48" (122cm)
Knitting speed Max 1.1m/sec. Knitting speed varies according to gauge and knitting condition. Variably adjustable speed levels. 10 additional programmable speeds.
Stitch density 120 levels, electronically controlled.
Racking Motor-driven. Double racking. Max 10-pitch (4G: 12-pitch) racking. 1/2 and 1/4 pitch also available from any position.
Knitting system Double KNITRAN system. Single R2CARRIAGE system.
Transfer Simultaneous transfer, front or back, independent of carriage direction. Split stitch possible without exchanging yarn carriers.
Sinker system Spring-type moveable full-sinker system for gentle yarn handling.
Stitch presser Special motor-driven system allows individual on/off.
Needle selection Full jacquard selection via special solenoid actuators
Setup device Takedown comb with special setup needles
Takedown device Main/sub rollers. Changeable 99 levels, automatically adjustable on each level. Automatic opening and closing.
Yarn cutter Single-unit system includes 1 yarn cutter and 2 yarn grippers. Left side standard (1).
DSCS Consistent loop length by digital control method. 4 encoders. Left side standard.
i-DSCS+DTC DSCS with Intelligence+Dynamic Tension Control. Actively controls yarn feed in both feed and retrieval directions. Electronic control of yarn-feed tension permits high-speed knitting. 3 units. Right side. Optional (2).
Yarn feed roller 8 positions on Both sides standard. Left side double roller standard.
Yarn stopper device 8 positions on left side
Side tension 12 on each side
Yarn carriers(3) 9 carriers
Top tensions 24 tension devices
One-touch easy threading. Large knots cause machine stop. Small knots cause 0-9 courses at specified knot detection speed, then automatically resume at set speed.
Stop motion Yarn break, large knot, wraparound check, shock detection, piece count, over-torque, program error, etc.
Drive system Belt drive. AC servo motor. No lubrication necessary.
Cleaner Special blower operated cleaner
Safety devices Full safety cover for noise-suppression and dust-proofing with stop motion sensor and interlock mechanism. Stop button. Power supply disconnecting device. Ultra-low speed "crawl" setting. CE Mark. Indicator lamps (see below).
Operation lamp Green / normal operation. Flashing green / normal stop. Flashing amber / abnormal stop.

CONTROLLER

Data input USB memory interface. Ethernet 10 / 100 BASE - T network interface.
Pattern memory 25,165,824 bits (1,024 wales x 8,192 addresses)
Control system Built-in controller. Stored program for flat knitting machine.
Control display Monochrome LCD panel. Editing possible via display panel operation. Available in English, French, Italian, Spanish, Portuguese, German, Turkish, Arabic, Russian, Chinese, Korean and Japanese.
Back-up power Power supply for resuming knitting after power failure
Power Single phase AC220V/230V
2.0kVA

OPTIONS:

(1) Right side yarn cutter

(2) i-DSCS+DTC

(3) Intarsia device.

AVERAGE WEIGHT

  SCG122SN
Kg ( lbs ) 970 ( 2,134 )

DIMENSIONS
